Boite à Vide pour test d’étanchéité avec semelle interchangeable (BAV-7025)

Photos non contractuelles

Contrôlez l’étanchéité de vos soudures et tôles en toute simplicité grâce à la boîte à vide BAV7025 nouvelle génération avec semelle interchangeable.

La BAV7025 est une boîte à vide CND pour surfaces planes conçue pour le contrôle d’étanchéité des soudures, tôles, bâches et revêtements d’étanchéité de toitures, toits terrasse, toits plats dans divers secteurs industriels. Sa semelle interchangeable offre une grande flexibilité pour inspecter différentes surfaces et configurations de soudures, permettant de détecter rapidement les fuites.

Malette de transport durcie

Manomètre avec certificat d’étalonnage

Pompe à vide PAV-2209

Semelle plane de rechange

En soumettant ce formulaire, j'accepte que mon Email soit utilisé dans le cadre d'un contact SAV, commercial ou dans celui de l'envoi d'une newsletter.

Présentation et applications

La BAV7025 est une boite à vide ou aussi appelée boite à bulle spécialement conçue pour vérifier l’étanchéité de surfaces planes (configuration 1) par exemple :

Réservoirs de stockage :
- Tôles de fond de bac
- Viroles ayant un rayon de courbure supérieur à 8 mètres)
Coques de bateau
Soudures en recouvrement, bout à bout
Bâches et membranes d’étanchéité de toiture, de toit plat ou toit terrasse
Toute autre surfaces (métalliques ou non) où un gradient de pression peut être appliqué

Son design en deux parties composées du corps principal et d’une semelle interchangeable permet de répondre aux problématiques de maintenabilité du matériel (maintenance), de polyvalence et également pour assurer une bonne lisibilité des indications (hauteur de fenêtre de lecture).

Notre boite à vide peut fonctionner aussi bien par compression grâce au système venturi, que par dépression grâce à notre pompe à vide optionnelle spécialement adaptée à cet effet.

Composition du kit (hors options) :

1. Corps principal / chambre de lecture comprenant :

Poignées de manutention
Manomètre à dépression
Système mixte de dépression :
- Par effet venturi / utilisation d’un compresseur
- Par dépression / utilisation d’une pompe à vide
Robinet de réglage de la dépression par
- Limitation du débit en cas d’utilisation par compresseur
- Débit de fuite en cas d’utilisation d’une pompe à vide
Système rapide de fixation de la semelle
Rallonge de 50 cm avec raccord rapide femelle vers tête de chat (Dépression par effet venturi / compresseur)

2. Semelle plane interchangeable comprenant :

Joint d’étanchéité de la liaison chambre de lecture / semelle
Mousse d’interface avec la surface à contrôler

Avantages

Performance

Fenêtre de lecture de 2 cm de hauteur afin d’assurer une lecture claire et fiable des indications

–
Mousse d’étanchéité ultra performante permettant une génération du vide facile et rapide
–
Manomètre de précision pour s’assurer des bonnes conditions des opérations de contrôle
–
Réglage précis de la dépression par robinet
–
Décollage de la boite à vide rapide par un système de suppression rapide de la dépression

Qualité

Conception robuste et fiable pour une utilisation durable dans des environnements industriels exigeants

–
Mousse de haute qualité offrant une excellente résistance à l’abrasion et aux hydrocarbures

Polyvalence

Possibilité de fonctionnement en mode effet venturi (par compresseur) ou par dépression (pompe à vide)

–
Géométrie et qualité de la mousse permettant une adaptabilité à de nombreuses géométries de tôles
–
Grande flexibilité grâce aux semelles interchangeables pour s’adapter aux géométries et configurations de soudures de tôles les plus complexes

Mousse performante et résistante

Géométrie triangulaire pour augmenter la pression relative sur la mousse et permettre une déformation maximale sur la surface de la zone à contrôler.

–
Hauteur de mousse de 35 mm et dureté de 40/50 Shore 00 pour une adaptation optimale aux surfaces.
–
Mousse offrant une longévité et une grande résistance à l’abrasion, ainsi qu’une bonne tenue aux hydrocarbures, pour une utilisation durable et fiable dans des environnements exigeants.

Fonctionnalités

Design modulaire en deux parties

La BAV-7025 est composée du corps principal et d’une semelle interchangeable pour une adaptabilité maximale aux géométries de soudures et tôles. Ce design possède de nombreux avantages dont une maintenance grandement facilitée.

Semelles interchangeables

La semelle de notre boite à vide BAV-7025 est conçue pour s’adapter aux surfaces planes, aux soudures en clin et éventuellement aux doubles clins. L’interchangeabilité de la semelle vous permet de garder le même corps et de changer le type de semelle suivant votre configuration de contrôle.

Lecture facile des indications

La hauteur de la semelle interchangeable de notre boite à bulle permet de créer un décalage entre le corps principal et la surface à contrôler d’environ 2 cm. Vous avez donc une fenêtre de lecture conséquente permettant une lecture aisée et fiable des indications.

Dépression par effet venturi

Possibilité de fonctionnement en mode effet venturi grâce au branchement d’un compresseur soit en se connectant directement au système pneumatique rapide soit à la rallonge tête de chat de 50cm fournie.

Dépression par pompe à vide

Possibilité de fonctionnement en mode dépression grâce au branchement de notre pompe à vide 220v optionnelle spécialement adaptée à cet usage.

Contrôle précis de la dépression

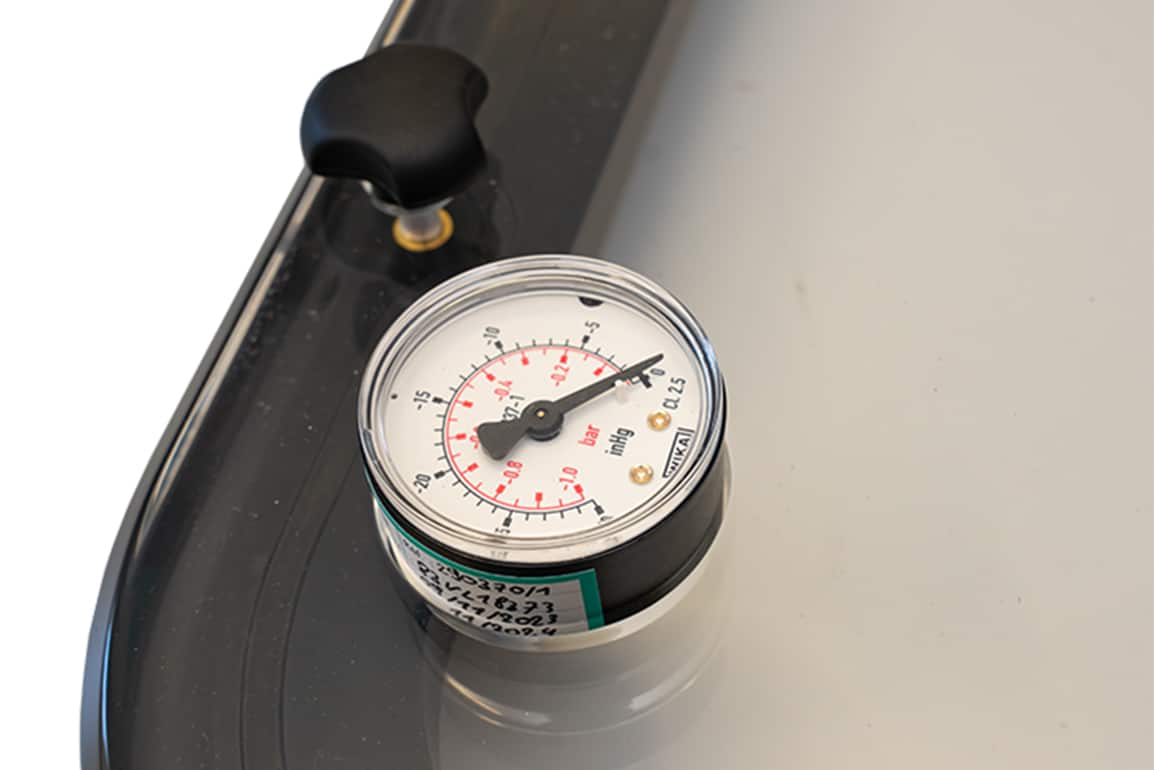

Le manomètre a dépression (-1 Bar, certifié CE) permet d’ajuster précisément la dépression nécessaire au contrôle, notamment grâce au robinet d’ajustement de dépression.

Options

Malette de transport durcie

Afin de transporter votre boite à vide en toute sécurité nous proposons une mallette de transport durcie avec une empreinte usinée à la forme de la boite à vide pour éviter tout mouvement de cette dernière.

Manomètre avec certificat d’étalonnage

Nous fournissons de base un manomètre certifié CE mais non étalonné. Nous proposons donc en option un manomètre étalonné avec certificat de vérification pour vos contrôles normés.

Pompe à vide PAV-2209

Afin d’utiliser la boite à vide en mode dépression par pompe à vide. Nous proposons une pompe à vide 220V 9CFM customisée et adaptée aux conditions de terrain. Le pack option « pompe à vide » comprend de base un flexible pneumatique de 2 mètres avec notre système innovant de régulation de débit et de dépressurisation rapide, ainsi que la mallette de transport dédiée. Pour plus d’informations, rendez-vous dans la partie accessoires de la catégorie.

Caractéristiques

Caractéristiques techniques	Détails
Dimensions	700 mm x 250 mm x 130 mm
Masse	8300 g
Matériaux	Corps principal : Alliage d'aluminium, plexiglass Semelle : plexiglass, mousse en cellule fermée
Manomètre	-1 Bar
Type de générateur de vide	Effet Venturi : compresseur nécessaire de 150L / min – 8 Bars Pompe à vide (optionnel)
Type de mousse	Mousse en cellule fermée
Hauteur de mousse	35 mm
Dureté de mousse	40/50 Shore 00

Fichier téléchargeable :

Plaquette produit
Plaquette produit
