Magnetix MGN3 : Pince de magnétoscopie sur batterie en 42V AC pour les inspections par magnétoscopie

Photos non contractuelles

Vous recherchez la solution ultime pour vos inspections magnétoscopiques sur le terrain ? Le MAGNETIX MGN3 est la pince de magnétoscopie idéale, conçue pour améliorer vos inspections MT dans les environnements les plus exigeants. Grâce à son design à la pointe de la technologie et ses capacités avancées, le MGN3 offre une efficacité et des performances inégalées.

Bien plus qu’une simple évolution de notre pince de magnétoscopie sur batterie, le MAGNETIX MGN3 est une véritable révolution dans le domaine des équipements de contrôle magnétoscopique. Cette nouvelle version de nos célèbres pinces sur batterie en courant alternatif fixe de nouveaux standards en termes de sécurité, performance, fiabilité et ergonomie dans le domaine du contrôle par magnétoscopie.

L’ergonomie ultra-optimisée de notre pince magnéto permet de réaliser des inspections dans les endroits les plus difficiles d’accès, tandis que son fonctionnement en 42V AC 50/60 Hz garantit des inspections NDT MT en toute sécurité dans les environnements métalliques, éliminant ainsi les risques de choc électrique.

Cet appareil de pointe offre des niveaux de fiabilité et de performance qui répondent à toutes les exigences du contrôle magnétoscopique, ce qui en fera sans aucun doute la référence du marché pour les pinces de magnétoscopie portables sur batterie.

Lampe à induction UVW double spectre pour pince MGN3 – Réf : MGN3-A010 :

Jeu supplémentaire de batterie 3Ah 18V – Réf : MGN3-500-1 :

Chargeur double batterie Li-ion 3Ah :

En soumettant ce formulaire, j'accepte que mon Email soit utilisé pour un contact après-vente ou commercial ou pour l'envoi d'une newsletter.

PRÉSENTATION ET APPLICATIONS

Notre série de kits de magnétoscopie sur batterie MAGNETIX a été spécifiquement développée pour répondre aux exigences élevées des contrôles par magnétoscopie sur le terrain.

Ce type de contrôle présente plusieurs défis : autonomie, sécurité du système, performance, fiabilité et ergonomie. La compacité est également essentielle pour la liberté de mouvement, et la pince doit être suffisamment légère pour permettre une utilisation prolongée et confortable.

Avec un nouveau form factor et des technologies avancées, notre MAGNETIX MGN3, dernière version de notre équipement de magnétoscopie, répond à tous ces besoins. De plus, le choix d’une tension de fonctionnement en 42V AC améliore considérablement la sécurité électrique pour l’utilisateur. En effet, de nombreux clients interdisent l’utilisation d’équipements dépassant 48V dans des enceintes métalliques. Cette nouvelle version de pince magnétique sur batterie pour MPI est donc la solution idéale pour cette exigence de sécurité.

Le design ultra-innovant de notre nouvelle version de kits MPI sur batterie MAGNETIX améliore considérablement le confort de travail dans des environnements où les contraintes d’espace et de mobilité sont des facteurs critiques, tels que les inspections par magnétoscopie avec accès par corde, le travail en espace confiné, les inspections MT sur des racks de tuyauterie, des échafaudages, et les inspections MPI sur site en général.

Comme pour tout outil électroportatif, l’indépendance aux prises électriques offre une liberté de mouvement totale, éliminant ainsi le risque d’accrochage du câble d’alimentation autour des obstacles. Cette flexibilité améliore à la fois la facilité d’utilisation et l’efficacité de vos contrôles par magnétoscopie.

Conscients des problèmes de fiabilité récurrents liés aux équipements d’inspection magnétique, notamment en ce qui concerne les connecteurs et câbles des pinces magnéto, nous avons accordé une attention particulière à cet aspect. Notre solution propose un design mécanique robuste et durable pour maximiser la résistance et la longévité du système.

Le kit de pince MPI sur batterie MGN3 représente l’évolution ultime de nos pinces sur batterie, établissant de nouveaux standards dans l’industrie.

KIT COMPOSITION (hors options):

Un chargeur rapide avec un jeu de batteries Li-ion (Li-ion 2 x 3Ah pour l’UE – 2 x 2,5Ah pour la FCC)
Un module d’alimentation MAGNETIX 42VAC avec sa ceinture et son support pour la pince
Pince MAGNETIX 42VAC heavy duty
Valise de transport renforcée

Kits avec certification CE

Réf : MGN3-1 – Kit standard MAGNETIX 42VAC
Réf : MGN3-2 – Kit MAGNETIX 42VAC sans batterie ni chargeur

Kits avec certification FCC (disponibilité fin 2024)

Réf : MGN3-3 – Kit standard MAGNETIX 42VAC
Réf : MGN3-4 – Kit MAGNETIX 42VAC sans batterie ni chargeur

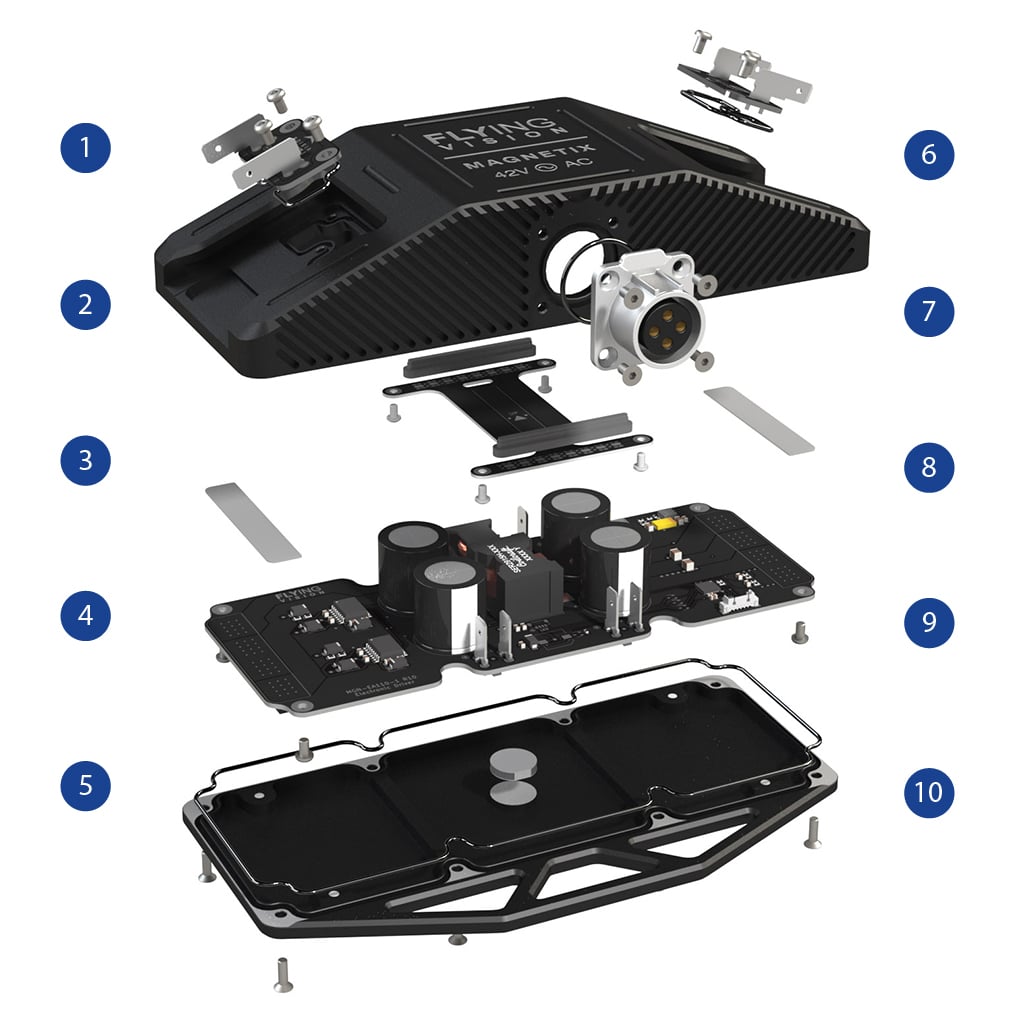

Fiabilité, sécurité et durabilité sans compromis

1. Double batterie
1 ou 2 batteries

2. Boîtier Monobloc
Aluminium de qualité aéronautique 6061

3. Rétroéclairage
LED RGB

4. Système Central
Filtrage CEM

5. Architecture
MOSFET 50/60 Hz

6. Design Compact
Placement optimisé

7. Connecteur Terrain
IP68/métal

8. Architecture Boost
18 VDC/VAC

9. Microcontrôleur
Analyse 10,000/s

10. Protection
IP54, design renforcé

1. Double batterie
1 ou 2 batteries

2. Boîtier Monobloc
Aluminium de qualité aéronautique 6061

3. Rétroéclairage
LED RGB

4. Système Central
Filtrage CEM

5. Architecture
MOSFET 50/60 Hz

6. Design Compact
Placement optimisé

7. Connecteur Terrain
IP68/métal

8. Architecture Boost
18 VDC/VAC

9. Microcontrôleur
Analyse 10,000/s

10. Protection
IP54, design renforcé

AVANTAGES

Performance

Champ magnétique tangentiel : notre électronique de pointe associée à notre pince de magnétoscopie haute performance nous permettent d’atteindre des niveaux de champ magnétique tangentiel conformes à toutes les normes du marché.
Capacité de levage : la capacité de levage de notre système MT dépasse facilement le minimum requis de 4,5 kg et se situe autour de 6 kg.
Autonomie : notre kit de magnétoscopie portable sur batterie a une autonomie allant jusqu’à 8 heures par jeu de batteries en utilisation standard (25 % d’un cycle de service de 50 %). Pour une utilisation intensive à 50 % du cycle de service, son autonomie est d’environ 4 heures par jeu de batteries.

Facteur d’utilisation :

Nos choix de conception mécanique et électronique sont axés entièrement sur la maximisation des performances et de la fiabilité.
Les câbles en polyuréthane (résistants aux déchirures et à la plupart des produits chimiques) sont renforcés à toutes les connexions avec des strain relief moulés en polyuréthane et des presse-étoupes métalliques.
Notre vaste expérience et les retours de nos utilisateurs nous ont permis de développer un produit parfaitement adapté aux conditions de terrain les plus exigeantes.

Ergonomie et Légèreté :

L’ergonomie de notre kit de pince à magnétoscopie portable sur batterie, le MGN3, a été largement retravaillée sur la base des retours client des versions précédentes. Nous avons créé un système entièrement ergonomique, qui s’installe comme une ceinture autour de la taille de l’inspecteur, avec un système de soutien pour réduire la tension dans le bas du dos.

Le power driver est conçu pour être extrêmement mince, permettant de se faufiler dans les espaces étroits sans risque de s’accrocher. Son poids, son design et sa compacité font de notre kit de magnétoscopie portable un outil idéal pour les travaux dans les zones difficiles d’accès.

Sécurité :

Nous avons choisi une tension de fonctionnement de 42V alternatif afin d’éliminer tout risque de choc électrique pour les opérateurs, en particulier dans les conditions dégradées où les appareils utilisant des tensions supérieures à 48V peuvent présenter un danger. Par exemple, un câble d’alimentation de la pince coupé lors d’une inspection à l’intérieur d’une enceinte métallique.

De nombreux clients interdisent d’ailleurs l’utilisation d’appareils avec des tensions supérieures à 48V dans des enceintes métalliques (réservoirs de stockage, cuves, etc.). Ainsi, avec ses 42V, le MAGNETIX 42VAC vous permet de travailler en toute sécurité dans tous types d’environnements tout en offrant les meilleures performances sur le marché des kits de magnétoscopie portables.

Qualité et fiabilité :

Le MAGNETIX 42V AC associe une pince de magnétoscopie robuste disposant d’un des taux d’utilisation / duty cycle les plus élevés du marché et une électronique de puissance de haut niveau, lui permettant de fonctionner dans des conditions extrêmes tout en maintenant des performances optimales.

Le duty cycle est défini et géré par un microcontrôleur, et est configuré à 50 %.

FONCTIONNALITÉS

Interface utilisateur

Le power driver de notre kit de magnétoscopie MAGNETIX intègre un microcontrôleur connecté à un système de LED. Ce dispositif permet de communiquer sur l’état du système et d’alerter l’utilisateur de tout problème potentiel.

Gestion du duty cycle

Le duty cycle correspond à la durée d’utilisation maximale recommandée avant que la pince électromagnétique ne perde sa capacité à dissiper efficacement la chaleur qu’elle génère, entraînant ainsi un risque de surchauffe. Ce facteur dépend directement des dimensions des pôles métalliques et de leur aptitude à dissiper la chaleur, avec une section de 25 x 25 mm, soit 6,25 cm², pour notre pince.

Notre pince à magnétoscopie est conçue pour offrir le meilleur duty cycle possible tout en conservant un poids maîtrisé. La gestion du cycle de service est assurée par le microcontrôleur, qui alerte l’opérateur CND lorsque la durée d’utilisation maximale est atteinte.

Ceinture

La pince magneto est fixée à la ceinture grâce à un support en aluminium doté d’un système d’auto-verrouillage magnétique astucieux, ce qui élimine la nécessité de manipulations complexes pour verrouiller ou déverrouiller la pince de la ceinture.

La ceinture de 50 mm de hauteur assure une bonne position des différents composants, réduit les torsions et diminue considérablement la tension pour l’opérateur. Elle est également équipée d’un système de fermeture rapide renforcé et est ajustable des deux côtés des boucles pour s’adapter à des tours de taille allant de 60 à 140 cm.

Câbles et connecteurs

Les câbles et connecteurs électriques subissent une forte usure lors des inspections par magnétoscopie. Nous avons donc conçu le power driver pour n’inclure que le câble d’alimentation de la pince magnétoscopique. Ce câble spiralé en polyuréthane offre une excellente résistance aux hydrocarbures et une durabilité élevée contre les coupures.

Pour éviter les pincements dus à une flexion excessive, les sorties de câble sont renforcées par des strain reliefs moulés en PU. De plus, la connexion au power driver utilise un connecteur à âme métallique pour maximiser la longévité.

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques	Détails
Tension de fonctionnement	42V AC 50/60HZ
Force de traction / Capacité de levage	environ 6 Kg avec un écartement de 11 cm
Tension d'entrée	18V DC
Section de pôle	25 x 25 mm (6,25 cm²)
Duty Cycle	50%
Indice de protection IP	IP 54
Champ magnétique tangentiel	>2000 A/m at 16,5cm*
Protection Rating IP	IP54
Capacité du pack de batteries	2 x 3Ah
Temps de charge du pack de batteries (2 batteries)	Chargeur Double : 1 h – Chargeur Simple : 2 h
Autonomie pour une utilisation standard (25 % du duty cycle)	Jusqu’à 8 heures
Autonomie pour une utilisation intensive (50 % du duty cycle)	Jusqu’à 4 heures
Poids total (hors mallette)	5Kg
Certifications	CE, UKCA, FCC en attente

* Les performances générales sont indicatives, car elles sont spécifiques à chaque système et peuvent donc varier légèrement.

Fichiers téléchargeables :

Présentation
Présentation

OPTIONS POUR LA PINCE DE MAGNÉTOSCOPIE MGN3

Lampe à induction UVW double spectre pour pince MGN3 – Réf : MGN3-A010

Lampe à induction amovible à double spectre (visible ou UV-A) permettant de réaliser des inspections à la fois dans le spectre visible et UV-A pour les tests fluorescents.

La lampe se fixe en quelques secondes sur l’un des pôles de la pince de magnétoscopie, le champ magnétique de la pince alimentant les différentes sources de lumière.

CARACTÉRISTIQUES TECHNIQUES

Lumière blanche		Lumière UV-A
Intensité lumineuse	4500 Lux	Intensité de la lumière UV	2500 μW/cm² :
Température de couleur	4000°K	Lumière blanche résiduelle	< 20 Lux
