KITS GIES / KITS RAFFINERIES – INTÉRÊT ET PRINCIPE DE FONCTIONNEMENT
Les kits GIES, ou kits Raffinerie, sont des équipements de sécurité permettant d’arrêter les moteurs à explosion par étouffement et de couper toute alimentation électrique du véhicule ou de l’engin à moteur thermique.
Le GIES, (ou G.I.E.S = Groupement Inter-Entreprises de Sécurité) est un des 4 comités techniques du MASE MEDITERRANEE GIPHISE et a pour mission « d’accroître la sécurité des interventions sur les sites industriels à risque de la Région PACA, par la diffusion d’informations et la formation du personnel des sociétés intervenantes ».
Le G.I.E.S traite des problèmes de sécurité spécifiques aux risques industriels liés aux travaux, en particulier à ceux liés aux entreprises extérieures intervenant sur ces sites.
C’est dans ce cadre que le GIES a créé une procédure décrivant les équipements de sécurité nécessaires devant être présents sur les véhicules et engins de chantier devant accéder sur les sites membres du MASE MEDITERRANEE GIPHISE.
La philosophie principale du kit GIES, ou kit raffinerie, et de pouvoir couper toute source d’énergie à bord d’un véhicule ou d’un engin motorisé en cas d’alerte gaz sur un site pétrochimique afin d’éviter l’activation d’une atmosphère ATEX (atmosphère explosive) ou un emballement moteur qui pourrait conduire à la même conséquence.
Le kit GIES comprend les éléments suivants :
- Un étouffoir (aussi appelé volet / clapet ou vanne papillon) permettant de couper l’admission d’air moteur,
- Une coupure électronique du moteur (électrovanne carburant ou autre),
- Un coupe circuit qui coupe toute alimentation électrique,
- Un pare-flamme équipé d’une double grille.
L’actionnement d’un étouffoir peut être de différents types :
- Actionnement manuel par tirette,
- Actionnement pneumatique (sur les poids lourds en général),
- Actionnement électrique.
LES KIT GIES CHEZ FLYING VISION
Grâce à notre expertise en mécanique et électronique, certains de nos clients rencontrant des problèmes de fiabilité sur leur kit GIES / kit Raffinerie, nous ont demandé si nous pouvions les aider.
Exemple de clapet étouffoir pour kit GIES rencontré sur le marché
Exemple d’une installation de clapet étouffoir version tirette développé par FLYING VISION
Après avoir fait un rapide état du marché des installations de ces systèmes d’arrêt d’urgence, nous avons décidé de créer une gamme de produits et services autour des kits GIES / kits raffinerie, avec comme objectif de fiabiliser et professionnaliser au maximum ces installations.
Notre bureau d’étude a donc créé une gamme de produits pour les équipements GIES, sécurisée, fiable et professionnelle à un tarif extrêmement compétitif.

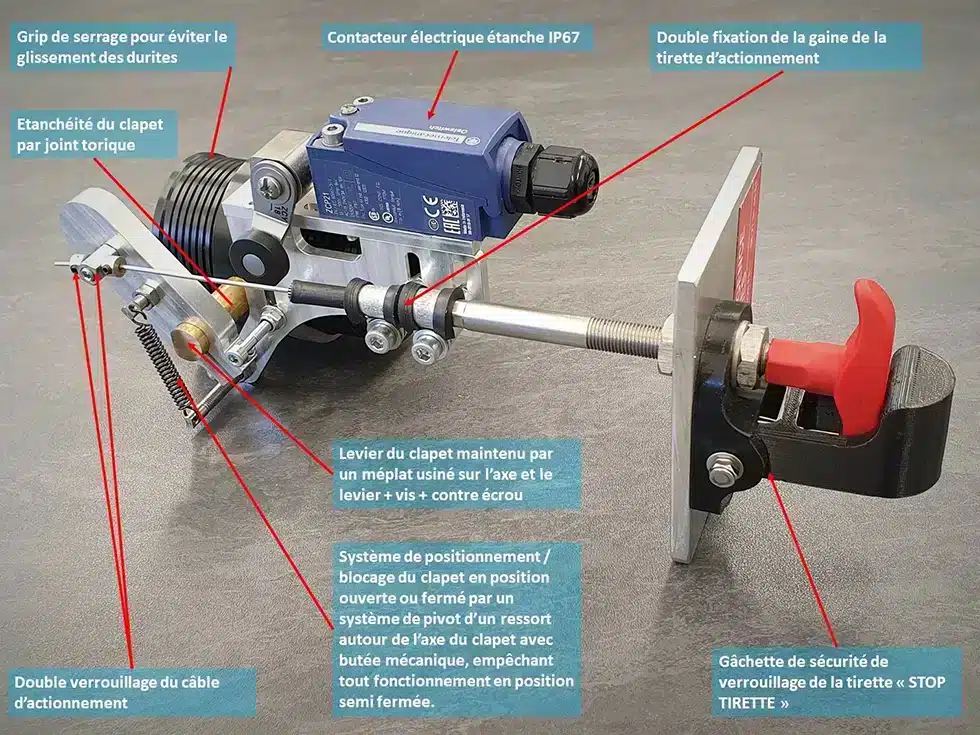

Clapet étouffoir FLYING VISION version manuelle / tirette

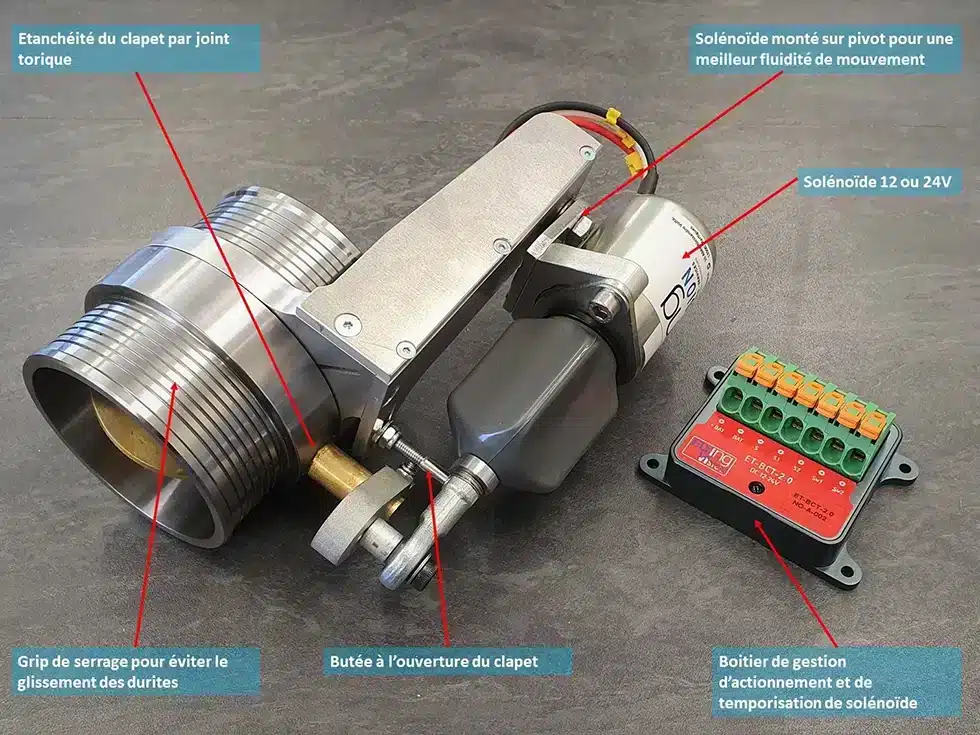

Clapet étouffoir FLYING VISION version électrique / solénoïde

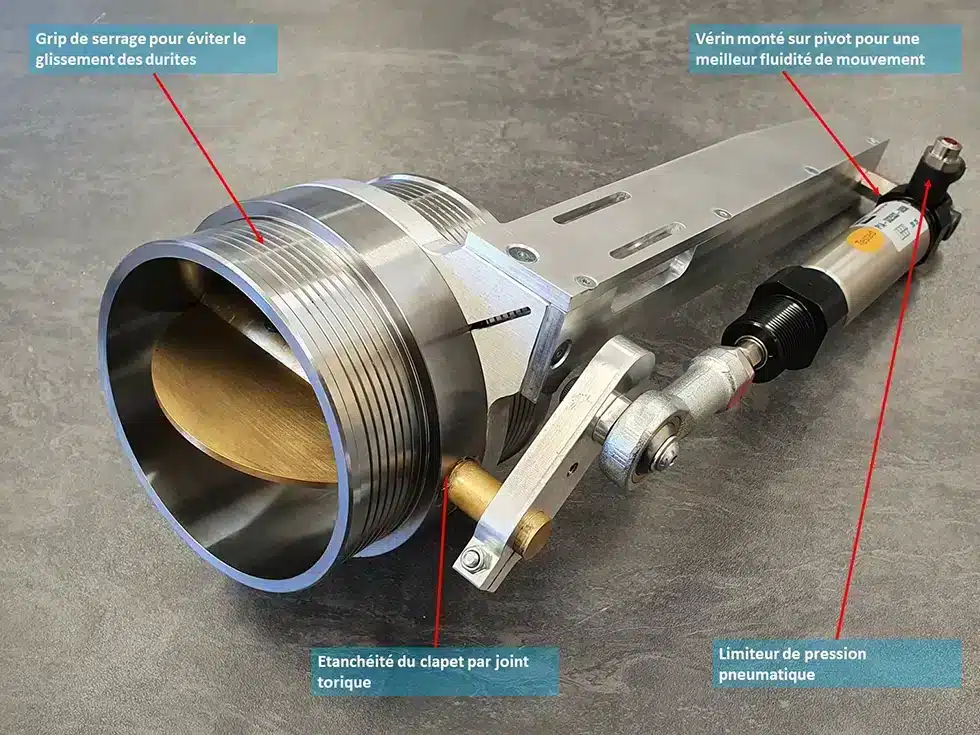

Clapet étouffoir FLYING VISION version Pneumatique
Nous proposons une gamme d’équipements GIES / Raffinerie aussi bien complète qu’au détail, destinée à des garagistes ou à des monteurs souhaitant réaliser des installations de qualité
Exemple de kit GIES pneumatique prêt à monter
Exemple de kit GIES manuel / tirette prêt à monter
Exemple de kit GIES électrique prêt à monter
Nous proposons également un service d’installation de kit GIES / kit Raffinerie dans notre atelier ou chez le client. Le délai moyen d’immobilisation est de 24h, avec, dans de nombreux cas, la possibilité de réaliser les installations dans la journée.
VÉRIFICATION GIES / MACARON GIES
Depuis 2019, le Mase Méditerranée GIPHISE a mis en place une formation commune à tous les vérificateurs des équipements GIES.
Cette formation est dispensée par le groupe KILOUTOU. Elle permet aux personnes formées de réaliser des vérifications périodiques GIES suivant le même référentiel (Procédure GIES PRO 320 – REV3 – ACCÈS VÉHICULES INDUSTRIELS).
Voici un rappel des éléments pour obtenir un macaron GIES :
- Le véhicule / engin doit être en bon état général (feux d’éclairages / pneus / parties amovibles / faisceaux électriques)
- L’arrêt d’urgence doit être identifiable et accessible. Il doit étouffer le moteur lors de l’actionnement et en même temps couper l’alimentation carburant.
- Le coupe-circuit doit être identifiable et accessible, à côté de l’arrêt d’urgence et doit couper l’alimentation électrique générale du véhicule et de l’engin.
- Un pare-flamme doit être visible et en bon état sur la sortie d’échappement. Si le véhicule / engin est équipé d’un pare-étincelle d’origine, nul besoin d’un pare-flamme dans ce cas, un certificat de conformité (EN 1834) du constructeur est nécessaire.
- Le véhicule / engin doit disposer d’un extincteur valide.
- Enfin, la date de validité du macaron est directement liée au contrôle.
Une fois tous ces critères contrôlés, le vérificateur peut apposer son macaron de vérification périodique du kit GIES.
Cette vérification G.I.E.S sera demandée à l’entrée des sites SEVESO adhérents au MASE, afin d’obtenir le macaron GIES du site. Ce macaron sera valable sur tous les sites adhérents.
Le MASE Méditerranée GIPHISE recommande aux poseurs de kits GIES de passer cette formation afin d’améliorer la qualité générale des installations, et d’éviter des montages incomplets et non professionnels.
Kit GIES pour la sécurité des raffineries
Kit GIES version électrique pour Peugeot Partner
Installation d’un kit GIES version électrique prêt à installer Flying Vision comprenant les éléments suivants :
- Pare-flamme double grille,
- Étouffoir D50mm + solénoïde 12V + câble 3×2.5mm² long 2m,
- Boitier gestion temporisation solénoïde,
- Kit cosses à sertir (2.5mm² et 4mm²),
- Porte fusible étanche + fusible temporisé 12A,
- Câble 2x4mm² alimentation boîtier gestion tempo 2×2.5mm²,
- Colliers serflex acier D50-D70 pour montage étouffoir à Qté x3,
- Durite souple silicone D48mm coudée 45°,
- Double collier TPU souple maintien durites,
- Bouton coup de poing double contact NO + NC,
- Bouton coup de poing coupe batterie + visserie + plan pour perçage carrosserie,
- Rondelle plastique noire pour carrosserie + visserie montage coupe batterie,
- Câble batterie (35mm², 1.3m) + gaine thermo rétractable + gaine fendue + visserie M6,
- Câble contacteur télémécanique (1.5m) avec porte fusible soudé d’un côté,
- Kit de serre-câbles (x10) pour serrage câbles batterie, tirette et câble contacteur,
- Kit autocollants « ARRÊT D’URGENCE KIT GIES » + « COUPE CIRCUIT »,
- Notice de montage.
KIT GIES sur mesure pour un groupe électrogène équipant une unité mobile de décontamination
Kit GIES version tirette sur mesure
Ce KIT GIES comprend les éléments suivants :
- Étouffoir sur mesure usiné dans la masse pour une intégration entre le carter moteur et la boite à air
- Contacteur fin de course IP67 12A pour la coupure électronique du moteur par arrêt de l’électrovanne d’arrivée carburant
- Coupe circuit coup de poing 150A
- Pare flamme double grille
Kit GIES électrique Peugeot EXPERT / Citroën JUMPY
kit GIES électrique pour Peugeot Expert / Citroën Jumpy
Installation d’un KIT GIES / RAFFINERIE version électrique, prêt à installer Flying Vision, sur Citroën JUMPY ou Peugeot EXPERT comprenant :
- Un clapet étouffoir version solénoïde 12V
- Un boîtier de gestion de puissance / temporisation pour solénoïde + le fusible temporisé
- Le câblage complet
- Un pare-flamme
- Le coupe circuit
- Le coup de poing avec contacteur NO/NC pour la coupure électronique du moteur et d’actionnement le boîtier de gestion
- Les étiquettes « KIT GIES – ARRÊT URGENCE » et « COUPE CIRCUIT »
- Une notice d’installation du kit GIES
