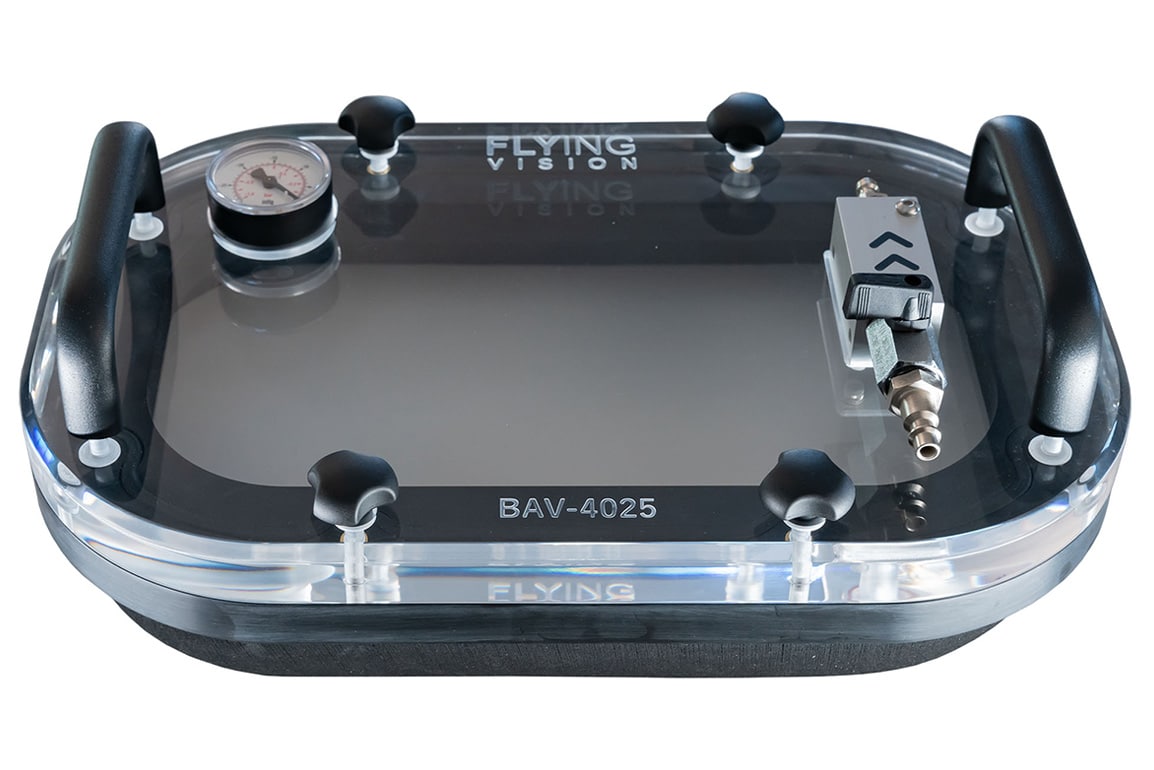

Vakuumbox für Lecktests mit austauschbarer Basis für interne rechte Winkel (BAV-4025IA)

Unverbindliches Foto

Kontrollieren Sie mühelos die Dichtheit und Abdichtung Ihrer Schweißnähte und Bleche mit der neuen Generation der BAV4025IA Vakuumbox mit austauschbarer Basis.

Die BAV4025IA ist eine ZfP-Vakuumbox für interne rechte Winkel, konzipiert für Lecktests an 90° internen Ecknähten, wie z.B. in Lagertanks zur Inspektion der Verbindung zwischen Schale und Boden sowie in allen Arten von Tanks und Behältern in verschiedenen Industriebereichen. Ihre austauschbare Basis bietet große Flexibilität bei der Inspektion verschiedener Oberflächen und Schweißkonfigurationen und ermöglicht so eine schnelle Leckerkennung.

Gehärteter Transportkoffer

Druckmesser mit Kalibrierungszertifikat

Vakuumpumpe PAV-2209

Zusätzliche Basis für ebene Oberflächen

Mit dem Absenden dieses Formulars akzeptiere ich, dass meine E-Mail-Adresse im Rahmen eines Kundendienstes, eines kommerziellen Kontakts oder für den Versand eines Newsletters verwendet wird.

PRÄSENTATION UND ANWENDUNGEN

Die BAV4025IA ist eine Vakuumbox, auch als Blasenkasten bekannt, die speziell für die Überprüfung der Dichtheit von internen rechten Winkeloberflächen (Konfiguration 2) entwickelt wurde, zum Beispiel:

Lagertanks mit einem Krümmungsradius von mehr als 2,5 Metern:
- Verbindung von Schale und Zylinder mit einem Krümmungsradius von mehr als 2,5 Metern
- Schiffstanks
Abdichtungsmembranen für Dächer, Flachdächer oder Terrassendächer
Alle anderen rechten Winkeloberflächen (metallisch oder nichtmetallisch), auf die ein Druckgradient angewendet werden kann

Ihr zweiteiliges Design, bestehend aus Hauptkörper und austauschbarer Basis, adressiert die Herausforderungen der Gerätewartung (Instandhaltung), Vielseitigkeit und gewährleistet eine gute Lesbarkeit der Anzeigen (Höhe des Sichtfensters).

Die BAV-4025IA Vakuumbox kann optional die interne Eckbasis der BAV-4025 (Konfiguration 1) aufnehmen, um ihre Inspektionsfähigkeiten zu erweitern.

Unsere Vakuumbox kann entweder durch Kompression unter Verwendung des Venturi-Systems oder durch Saugung unter Verwendung unserer speziell angepassten optionalen Vakuumpumpe betrieben werden.

KIT-ZUSAMMENSETZUNG (ohne Optionen):

Hauptkörper/Lesekammer bestehend aus:
- Handgriffen
- Vakuummesser
- Hybrid-Vakuumsystem:
  - Durch Venturi-Effekt / unter Verwendung eines Kompressors
  - Durch Saugung / unter Verwendung einer Vakuumpumpe
- Vakuum-Einstellventil für:
  - Durchflussbegrenzung bei Verwendung eines Kompressors
  - Leckdurchfluss bei Verwendung einer Vakuumpumpe
- Schnellsystem zur Basisbefestigung
- 50 cm Verlängerung mit einem Schnellweiblichanschluss zum Katzenkopf (Vakuum durch Venturi-Effekt / Kompressor)
Austauschbare Basis für interne rechte Winkel bestehend aus:
- Dichtung zwischen Lesekammer und Basis
- Schaumstoff-Interface mit der zu prüfenden Oberfläche

VORTEILE

Leistung

Hohes Sichtfenster für klare und zuverlässige Anzeigelesung

–
Ultraeffizienter Dichtungsschaum für einfache und schnelle Vakuumgenerierung
–
Präzisionsmesser zur Sicherstellung ordnungsgemäßer Kontrollbedingungen
–
Präzise Vakuumeinstellung mit einem Ventil
–
Schnelles Lösen der Vakuumbox durch ein schnelles Vakuumfreigabesystem

Qualität

Robustes und zuverlässiges Design für dauerhaften Einsatz in anspruchsvollen Industrieumgebungen

– Hochwertiger Schaum, der hervorragende Abriebfestigkeit und Beständigkeit gegenüber Kohlenwasserstoffen bietet

Vielseitigkeit

Betrieb im Venturi-Effekt-Modus (mit Kompressor) oder Saugmodus (Vakuumpumpe).

– Die BAV-4025IA kann Schalen an ihren konkaven oder konvexen Teilen für Krümmungen ab einem Durchmesser von 5 Metern inspizieren. – Große Flexibilität mit austauschbaren Basen, um sich an die komplexesten Geometrien und Konfigurationen von Blechschweißnähten anzupassen.

Langlebiger und widerstandsfähiger Schaum

Dreieckige Geometrie, um den relativen Druck auf den Schaum zu erhöhen und eine maximale Verformung auf der Oberfläche des Inspektionsbereichs zu ermöglichen.

–
35 mm Schaumhöhe und 40/50 Shore 00 Härte für optimale Anpassung an Oberflächen.
–
Schaum bietet Langlebigkeit und große Widerstandsfähigkeit gegen Abrieb sowie gute Beständigkeit gegen Kohlenwasserstoffe für dauerhaften und zuverlässigen Einsatz in anspruchsvollen Umgebungen.

EIGENSCHAFTEN

Modulares zweiteiliges Design

Die BAV-4025IA besteht aus dem Hauptkörper und einer austauschbaren Basis für maximale Anpassungsfähigkeit an Schweißnähte und Blechgeometrien. Dieses Design bietet zahlreiche Vorteile, einschließlich erheblich erleichterter Wartung.

Austauschbare Basen

Die Basis unserer BAV-4025IA Vakuumbox ist konzipiert, um sich an interne rechte Winkel anzupassen. Die Austauschbarkeit der Basis ermöglicht es Ihnen, denselben Körper zu behalten und den Basistyp entsprechend Ihrer Inspektionskonfiguration zu wechseln.

Einfaches Ablesen von Anzeigen

Die Höhe der austauschbaren Basis unserer Blasenbox schafft einen wichtigen Abstand zwischen dem Hauptkörper und der zu prüfenden Oberfläche. Dies bietet ein signifikantes Sichtfenster für einfaches und zuverlässiges Ablesen von Anzeigen.

Vakuum durch Venturi-Effekt

Möglichkeit des Betriebs im Venturi-Effekt-Modus durch direktes Anschließen eines Kompressors entweder an das Schnellpneumatiksystem oder an die mitgelieferte 50-cm-Katzenkopf-Verlängerung.

Vakuum durch Vakuumpumpe

Möglichkeit des Betriebs im Saugmodus durch Anschließen unserer speziell angepassten optionalen 220-V-Vakuumpumpe.

Präzise Vakuumkontrolle

Das Vakuummeter (-1 Bar, CE-zertifiziert) ermöglicht eine präzise Einstellung des für die Inspektion erforderlichen Vakuums, dank des Venturi-Modus-Einstellventils und unseres innovativen Regulierungssystems für die optionale Vakuumpumpe.

OPTIONEN

Gehärteter Transportkoffer

Um Ihre Vakuumbox sicher zu transportieren, bieten wir einen gehärteten Transportkoffer mit einer maschinell gefertigten Prägung in der Form der Vakuumbox an, um jegliche Bewegung zu verhindern.

Manometer mit Kalibrierungszertifikat

Standardmäßig liefern wir ein CE-zertifiziertes, aber nicht kalibriertes Manometer. Daher bieten wir optional ein kalibriertes Manometer mit einem Verifizierungszertifikat für Ihre standardisierten Inspektionen an.

Vakuumpumpe PAV-2209

Um die Vakuumbox im Saugmodus mit einer Vakuumpumpe zu verwenden, bieten wir eine maßgeschneiderte 220V 9CFM Vakuumpumpe an, die für Feldbedingungen angepasst ist. Das optionale “Vakuumpumpen”-Paket beinhaltet einen 2-Meter-Pneumatikschlauch mit unserer innovativen Durchflussregulierung und schneller Druckentlastung.

Zusätzliche Sohle für ebene Flächen

This option allows you to keep the body of your BAV-4025IA vacuum box and equip it with this base for inspecting flat surfaces (see control configuration no. 1 at the top of the page). Custom-made bases can be produced upon request.

Merkmale

TECHNISCHE SPEZIFIKATIONEN	Einzelheiten
Abmessungen	400 mm x 235 mm x 235 mm
Gewicht	7200 g
Materialen	Hauptkörper: Aluminiumlegierung, Plexiglas Basis: Plexiglas, geschlossenzelliger Schaumstoff
Manometer	-1 Bar
Vakuumgenerator-Typ	Hybridsystem: - Venturi-Effekt: Erfordert einen Kompressor von 10m3/Stunde bei 8 bar - Vakuumpumpe (optional)
Schaumstoffart	Geschlossenzelliger Schaumstoff
Schaumstoffhöhe	35 mm
Schaumstoffhärte	40/50 Shore 00

Herunterladbare Datei :

Produktbroschüre
Produktbroschüre

Vakuumbox für Lecktests mit austauschbarer Basis für interne rechte Winkel (BAV-4025IA)
